CNC學習與實作、自製搖桿



製作紀錄：

• 雖然市面上已有現成電玩搖桿可用，但為了配合製作控制盒，順便累積一些經驗，創造一些DIY的樂趣與成就感
• 以手感稍微靈敏為設計方向，使用PE材料因為較塑鋼便宜
• 材料：1.主結構PE2.3mm透明PC板3.微動開關四個4.水龍頭止水橡膠圈5.電線出口橡膠墊圈6.塑膠桿(廢棄的手寫筆)

  ---

• 以習慣使用的ACAD軟體繪製，邊畫邊想邊測量



• 輸入至solidworks長成立體



• solidworks存成step到powermill生成刀路

這次稍微按刀路設計規矩來做，不過還是只使用一刀到底未換刀

---

加工數據：

• 刀具:3.175mm壓克立專用螺旋直刀
• 刀間距: 1.6mm 下切步距：1mm
• 主軸轉速：5500 r.p.m. 進給：250mm/min

---

 刀路分成四段：

1.環繞粗加工 ，大致銑去不要的部分預留量1mm

2.精加工 最佳化等距，預留量0mm

 3.清角

 3.從精加工分出來切外框的最後三刀(深藍色部分)，從材料分離完成品


•  花了約50分鐘完成了，順便切pc板做固定蓋

•  套上四個微動，密合度很高也有一定的緊度，PC板蓋好看的，沒有也不影響
• 塑膠桿套上水龍頭止水橡膠圈

•  正面

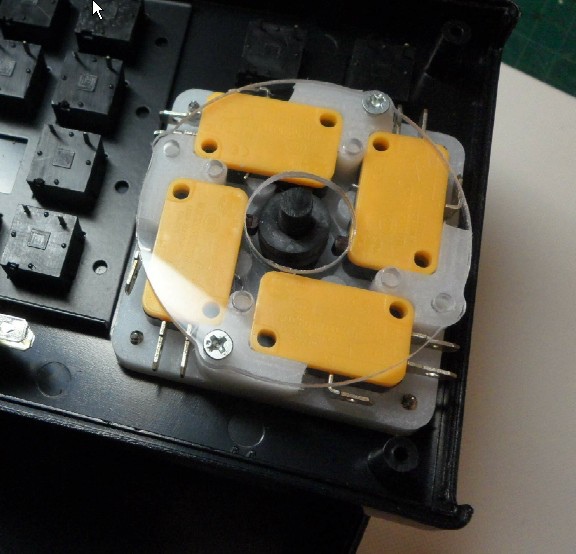

•  裝在控制盒
