CNC學習與實作、雷射定位夾頭製作


  材料：MC塑膠，厚11.5mm

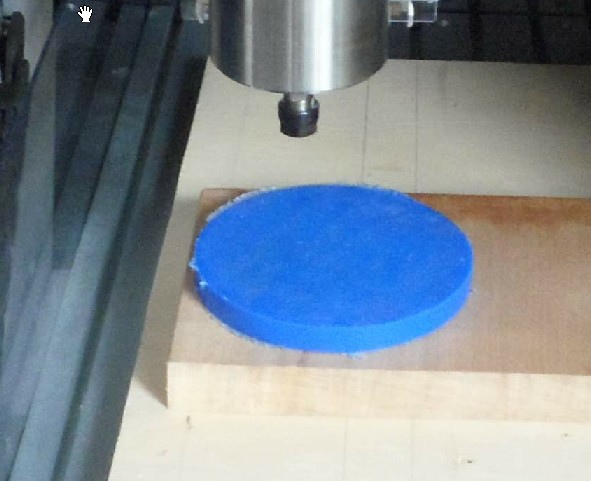

• 第一次到台北興城路(打鐵街)買切割材料，店內許多邊料，隨手撿了一塊大小剛好的板子(直徑130mm厚13mm)，秤重算莫約90元
• 回家後才知MC(MC NYLON)塑膠其實是種工業材料，耐磨及優異的滑動性，最適合拿來做齒輪、軸承，拿來做夾頭有點浪費了!
•  ACAD 畫出框架，12mm夾一字雷射，15mm的準備夾彩色奇異筆拿來畫圖

•  ArtCam 出刀路



• 切割參數:  刀具：4mm雙刃直槽銑刀  轉速:14000 進給量500 下切步距:1mm

操作心得：

• 未使用噴氣，轉速太快有點融化，過程噴了一點酒精幫助散熱，下次改用單刃刀低轉速跑看看
• 材料太小只能用螺絲固定，實際運作前調高試跑了一下，確定沒干涉才敢下刀
• 完成品加工尺寸及使用沒有問題，但完成品表面不太光潔，可能跟刀距及切割溫度有關，另外刀路是一次跑完， 未分粗、精加工應該也是原因

• 安裝完成品

•  順便用PE刻了一些厚度不同的套環



•  讓不同粗細的筆都可夾上
