自組 CNC雕刻機 三、機電篇

CNC 機電部分一
上方:

• 一台獨立電機用電源供應器 DC 24V5A 120W
• 三台步進電機驅動器 MB450A 4.2A/128細分

下方:

• 一片給控制卡的獨立電源供應器 24V 2.7A
• 一片雕刻機控制卡‧Mach3 cnc USB (JNC-40M-02)
• 三顆57步進電機 3A 57BYG長76mm 力矩1.8N.m

• 選用了這片USB介面的控制卡主要的原因，是其網路上展示的抗干擾能力不錯，實際運作電腦掛網看電影或掛bt沒受影響，不過訊號輸傳的部分還是乖乖使用隔離線較好。
• 裝上控制卡測試中的步進電機，不轉動時也是很燙的，根據網路上的知識，8、90度算是正常的工作溫度，因步進電機靜止時也是需要通電鎖住轉子(保持轉距)，如有半流功能的驅動器可幫助不用時降低電流，減少發熱。

• 去光華商場壓了條排線外接到自製的控制盒




•  電源輸入部分增加一顆小濾波器(左上)，或許可減少一些干擾吧

• 只要是處理訊號的部分一律使用包了鋁箔的隔離線



---

CNC 機電部分二

•  對岸蠻熱門的昌盛牌雕刻機主軸220V水冷1.5KW 5A，電從冷氣線接過來用，會選水冷主軸最大的原因是考量噪音，事實上聲音也真的很小，最高24000轉速，ER-11的夾頭最大可夾6mm直徑刀柄，電源線要自己焊，使用4芯雙隔離線

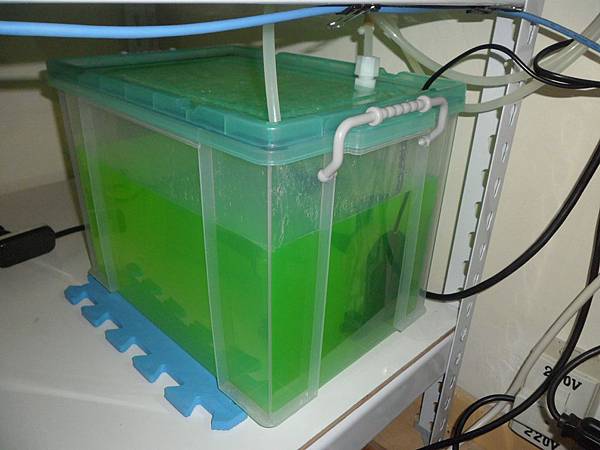

•  用閒置的製物箱做了主軸水冷，丟了一顆露天買的水族箱沉水馬達，水壓揚高至少要水面到主軸高度的兩倍，水才打的動，加了一瓶最便宜的汽車水箱精，除了防鏽最重要的是避免水長苔(都毒死了)堵塞了水管。

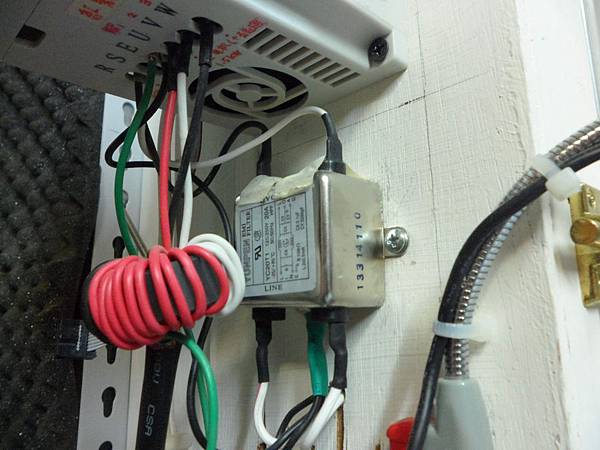

•  1.5KW主軸電機變頻器因為內部散熱風扇也蠻吵的，所以裝在隔音機箱內，電源加裝了一顆濾波器，所付的磁環及其指示繞法也是為了抗干擾

• 使用一個電源盒將漏電斷路器和變頻器控制面板裝在外面，變頻器控制面板因無法顯示轉速，所以只能用換算的1Hz=60轉，最高400Hz相對最高24000轉

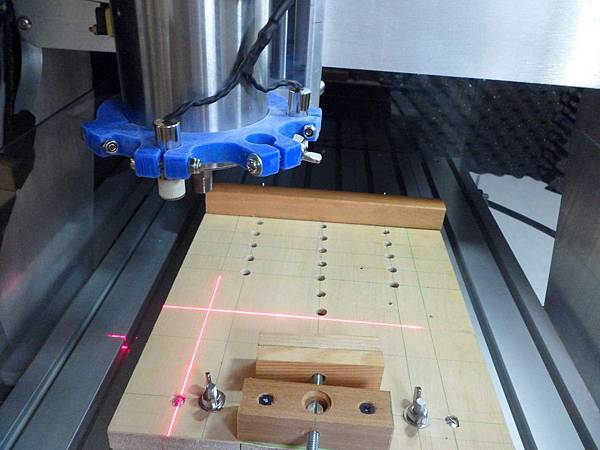

•  刻個套環裝上直線雷射幫助對位

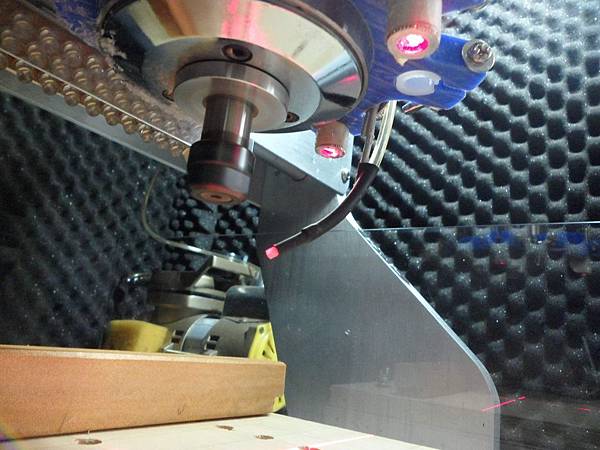

•  裝上led排燈及噴氣，空壓機是以前畫噴畫用的，賣場有一款12伏特小型打氣機應該也是可以
• 噴氣對於排屑及冷卻刀具蠻好用的，尤其是雕刻塑膠類的材料，缺點是噴木料或輕質材料很容易揚塵



•  裝上溫度計監控封閉隔音箱內的工作溫度，雖然箱內有裝排氣，但還是會到38、9度


文章結束 連接下篇文章   自組 CNC雕刻機 四、測試篇

---
