自組 CNC雕刻機 四、測試篇

自組 CNC雕刻機 四、測試篇

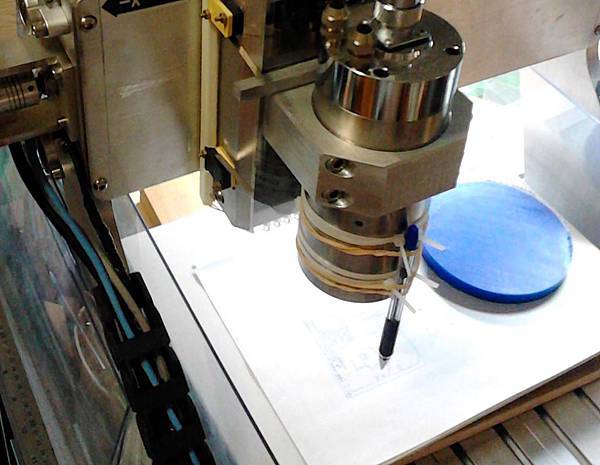

• 主軸綁上原子筆做運行測試，我是用束帶加上一些橡皮筋，筆不要搖晃就好，紙底下墊一片軟質的墊板或珍珠板
• 如果做一個方便拆換，可架各色奇異筆的支架，就可在各種東西上畫圖了


測試步驟：

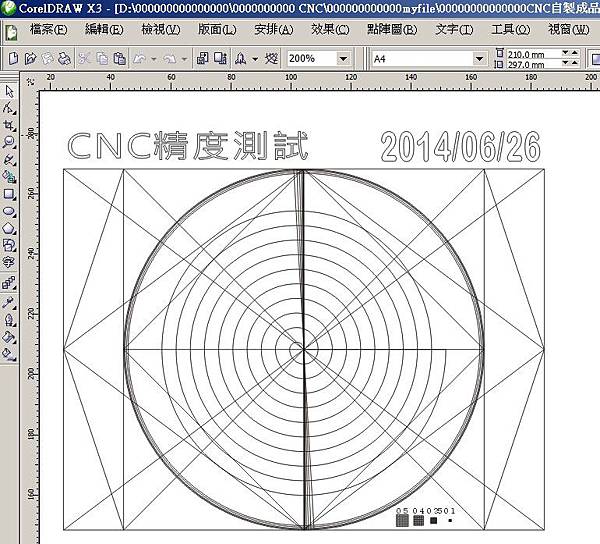

1.CorelDRAW畫出線圖 → 轉成DWG或DXF格式

2.ArtCAM Pro 打開 DXF

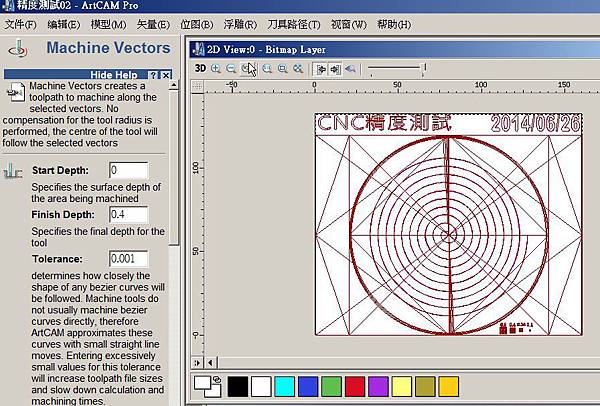

3.點選圖案 → 使用如圖功能 →隨便選隻刀具→最後深度設定(依照筆壓力大小設定深度，如圖設成0.4mm)

4.保存刀具路徑 →至Mach3運行
對於Artcam 不熟者可參考下列文章：cad軟件製作的二維圖如何在artcam中作刀路.pdf

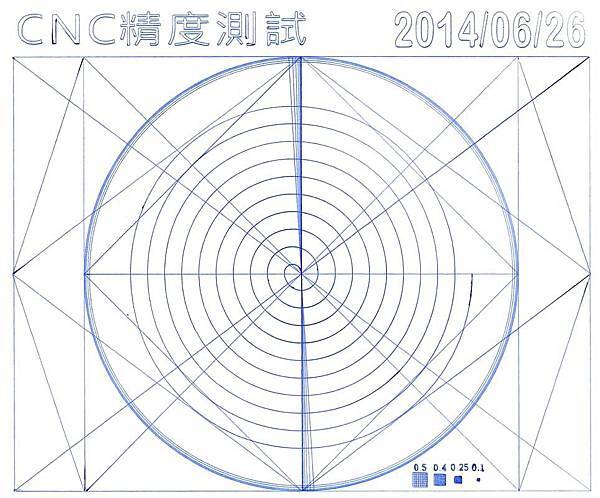

•  測試成品

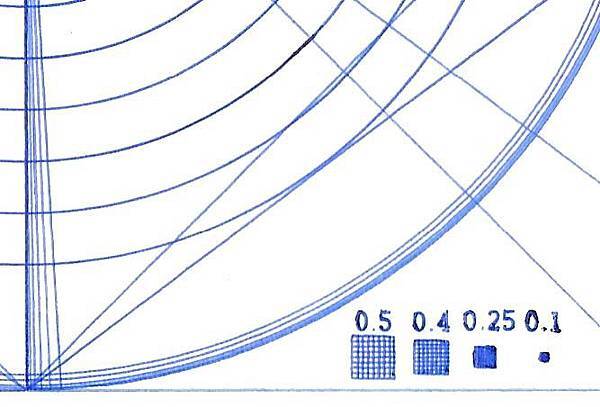

 放大圖：單位mm

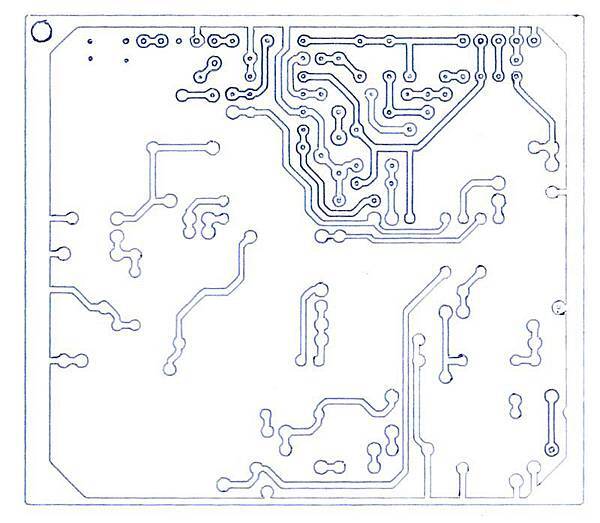

• 測試一下電路圖，上方顏色比較深的區域是結束後再次重複畫上


本文結束， 連接下篇文章 自組 CNC雕刻機 五、隔音篇
