自組 CNC雕刻機 二、機架篇


寄來的機架散件，約30多公斤  貨費13507+運費3437=總價16944元(台幣價格)

---

規格：

• 外形尺寸：680×580×550mm(長×寬×高)龍門跨度150mm即最大工件厚度
• 工作臺尺寸：400*600(2080槽8加強型鋁型材，固定孔距80*8mm)
• 有效行程：X軸300mm Y軸400mm Z軸95mm
• 滑動單元：YΦ20光軸*2 XΦ20光軸*2 ZΦ16光軸*2XY軸都採用加強固定座
• X軸：使用4個滑塊直線軸承箱式單元，鍍鉻直線光軸
• Y軸：使用4個滑塊直線軸承箱式單元，鍍鉻直線光軸
• 機身使用45號鋼材或6061鋁合金加工。
• 傳動單元:：三軸均為1605滾珠螺杆，機架位標準57步進電機安裝座
• 60mm主軸孔安裝套夾，另再加購一個80mm大小的套夾

 安裝紀錄 ：

• 安裝中的Y軸，光軸孔徑密合度高，不可用力敲，用熱漲冷縮的方法，加熱的孔洞光軸才順利穿過，再鎖上固定座。
• 結構是龍門滑動型(X，Z軸及主軸整體在Y軸上滑動)，Y軸兩根光軸所承受的重量至少25公斤以上，如果修改成支撐型導軌光軸，我想應該會更好。

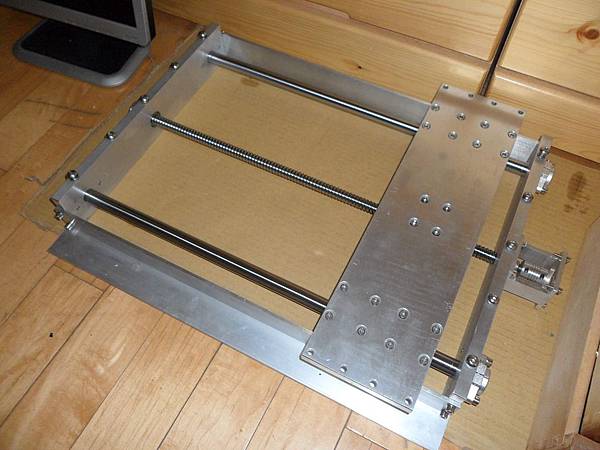

• 安裝中的Y軸如圖



• 安裝中的X軸移動式龍門

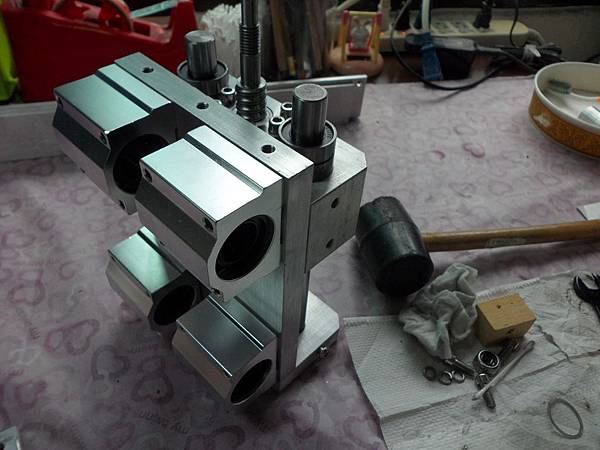

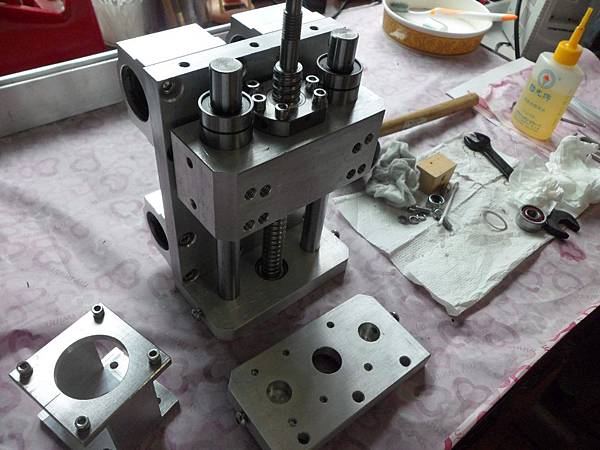

•  安裝中的Z軸主軸架

•  步進電機架是一體成型的

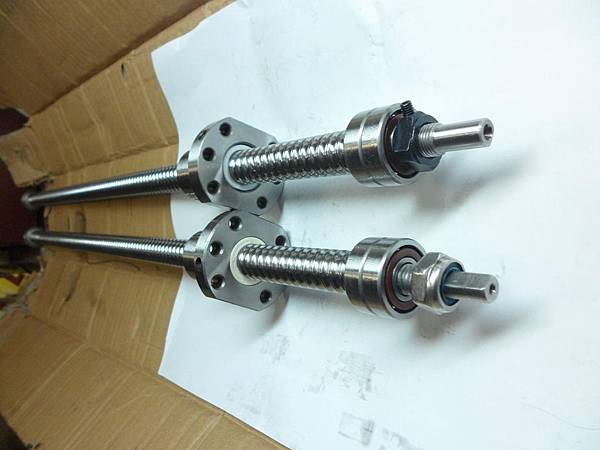

• 一組原始螺桿軸可能運送壓到，些微彎曲變形，因此請國內工廠幫忙檢查一下
• 問題出在滾珠螺母裡有異物，不過還是請國內工廠重製了一支(下圖上方)$2300元，使用的是方型螺母加上無頭止付螺絲



•   裝上主軸及冷水管初步完成的機架



文章結束連接下篇文章  自組 CNC雕刻機 三、機電篇

---
